逆流噴淋塔

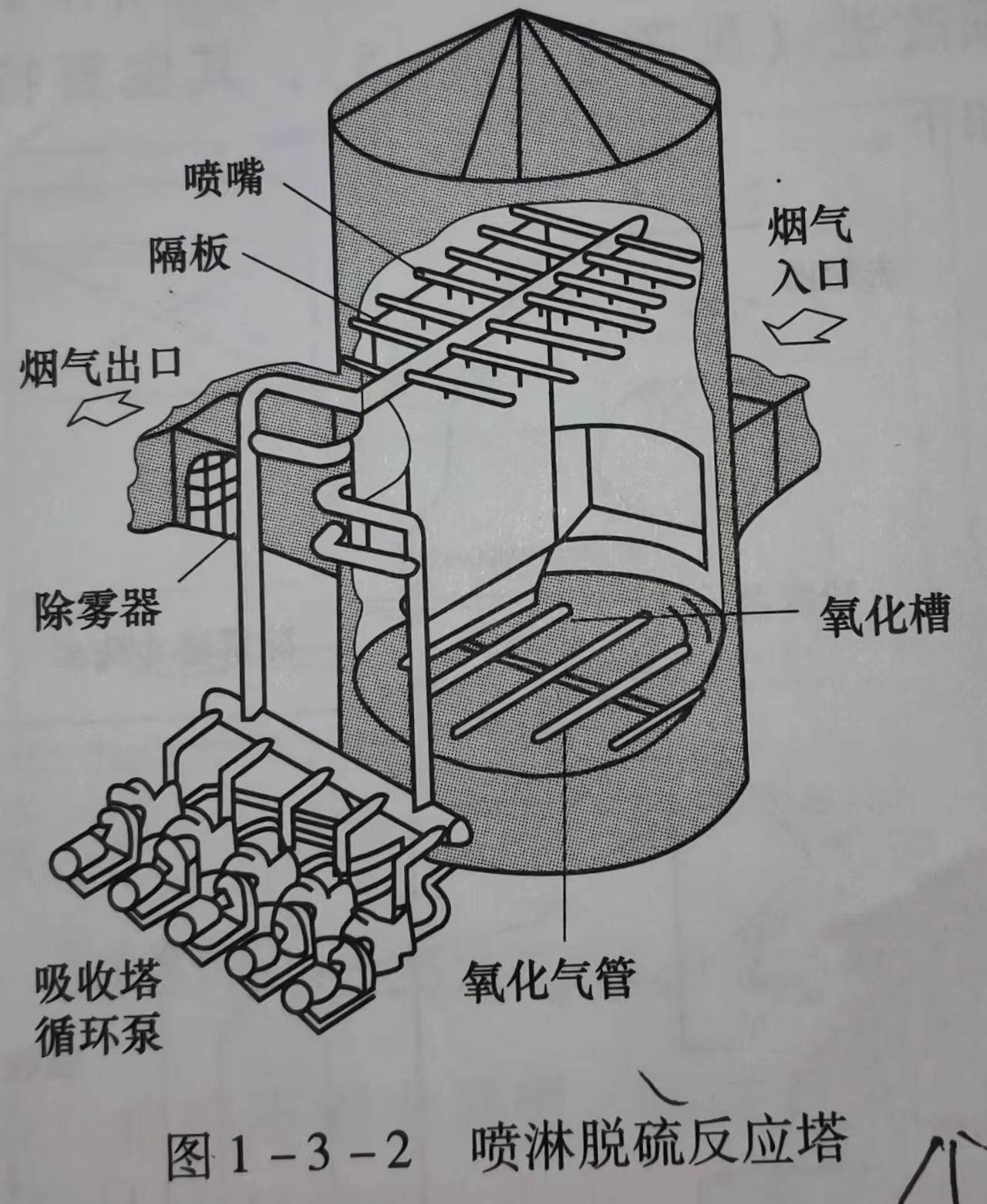

噴淋塔是氣液反應系統中的常用設備。用于脫硫工程的噴淋吸收塔如圖1-3-2所示。石灰石漿液通過循環泵送至塔中不同高度布置的噴淋層的噴嘴。噴嘴采用材料制成，吸收劑漿液從噴嘴向下噴出形成分散的

小液滴并往下掉落，同時，煙氣逆流向動，

在此期間，氣液充分接觸并對二氧化硫進行洗 隔板 噴嘴 煙氣

滌。工藝上要求噴嘴在滿足霧化細度的條件下 入口

盡量降低壓損，同時噴出的漿液應能覆蓋整個 煙氣出口

吸收塔截面，以達到吸收的穩定性和均勻性。

在塔底一般布置氧化池，用專門的氧化風機往 除霧器

里面鼓空氣，而除霧器則布置在煙氣出口之前 氧化槽

的位置。

在煙氣脫硫技術的發展過程中，噴淋塔是zui

早采用的脫硫反應裝置。它的優點是能夠形成較 吸收塔 氧化氣管

大的氣液接觸面積，同時系統可采用較小的液氣 循環泵

比。但是，為了良好的霧化效果，將漿液噴 圖1-3-2噴淋脫硫反應塔八射形成均勻微小的液滴，循環泵能夠提供足夠的壓力，漿液中吸收劑顆粒的尺寸不能太大，否則噴頭容易被堵塞，這就要求吸收劑在磨制的過程中達到一ding的顆粒度(250且左右)。因此，該裝置對吸收劑的磨制過程及循環泵的性能要求都比較高。

目前，世界上運行的脫硫裝置中有相當大的一部分為此種噴淋塔，從近10年的實際運行來看，該工藝技術zui成熟，定期維護即能裝置的運行穩定。國內引進的大型電站脫硫裝置中也有不少采用該種反應塔型，如德國Steinmuller公司在北京di yi熱電廠、半山電廠和重慶電廠以及日本川崎重工在南寧化工有限公司采用的都是噴淋塔技術。而日本三菱公司在太原di yi熱電廠采用了平流式簡易濕法，這種技術的脫硫漿液依然以噴淋形式與煙氣接觸，但煙氣橫向通過垂直噴淋區域，由于氣液接觸形式不同，脫硫效率只能達到80%左右。
